1. Модуль обмотки паллет (Р-17.16.00.000) — 1 шт.
2. Транспортировочная оснастка (Р-17.16.15.000) — 1 комплект
3. Ролики (Р-17.21.05.000) — 2 шт.
4. Паспорт и руководство по эксплуатации — 1 комплект.

Модуль обмотки паллет «МОП»

Модуль обмотки паллет «МОП» предназначен для упаковки готовой продукции на транспортировочных паллетах с помощью машинной стрейч-плёнки.

Оборудование применяется совместно с системами пакетирования «Рифей-Прогресс», «Рифей-Буран» и «Рифей-Буран-2».

Модуль обмотки паллет является полуавтоматическим оборудованием и позволяет механизировать процесс упаковки готовых изделий перед их дальнейшим перемещением и транспортированием.

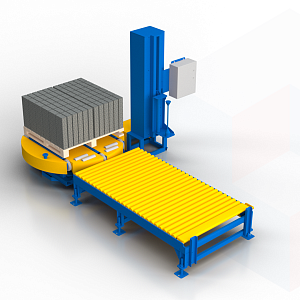

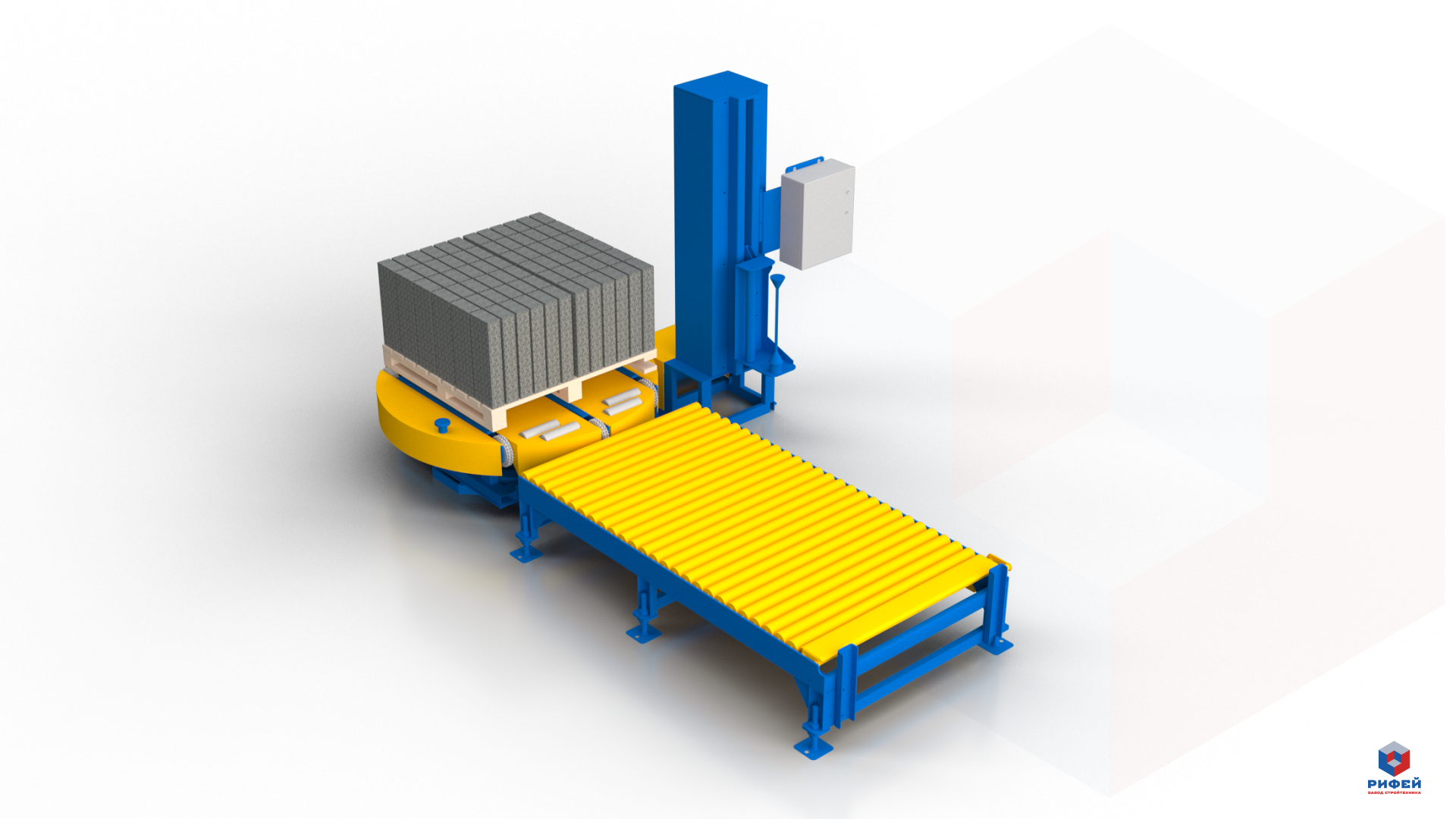

Модуль обмотки паллет состоит из:

- Рамы с поворотным столом

- Цепного конвейера для подачи и отвода паллет

- Привода вращения поворотного стола

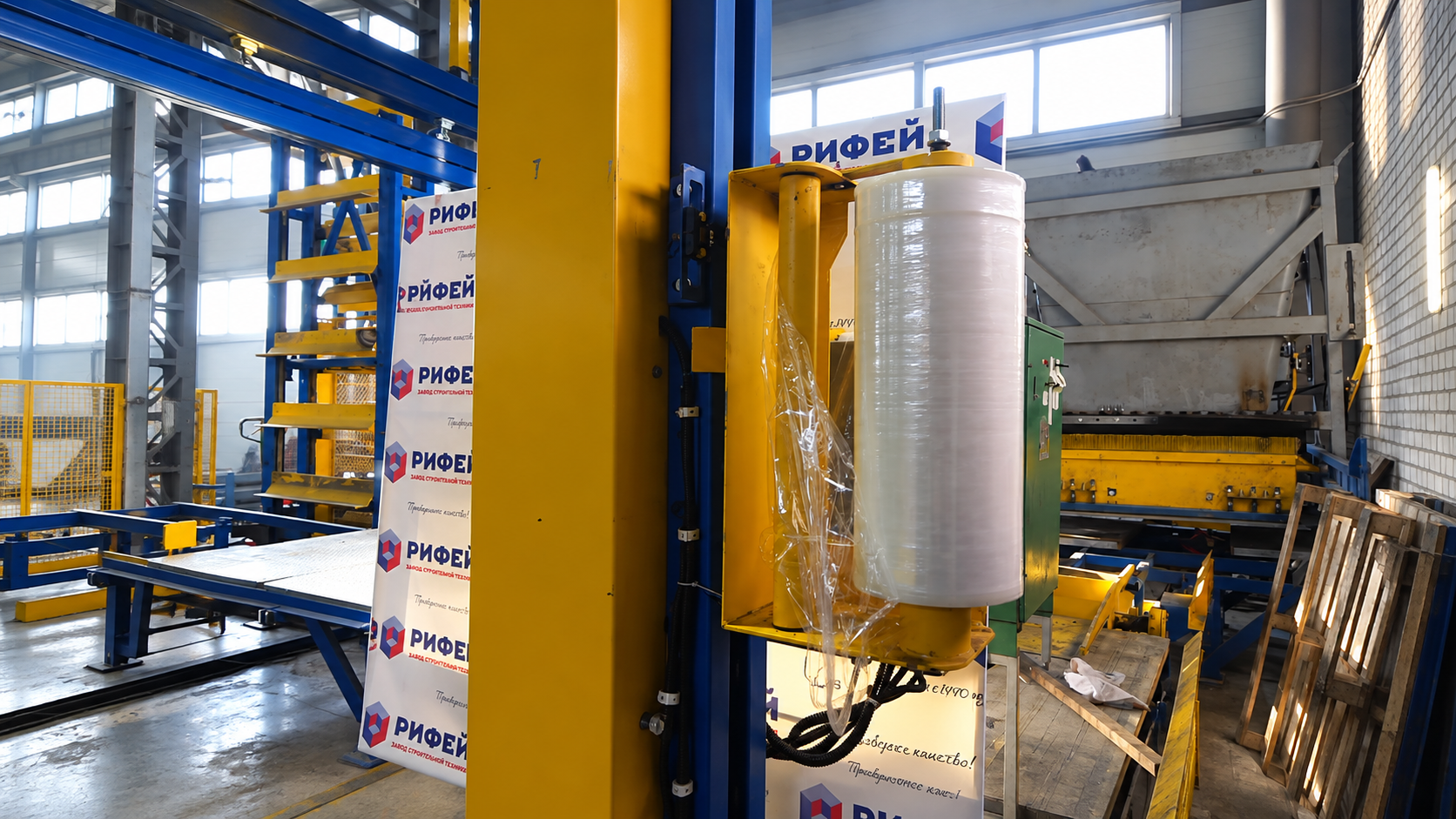

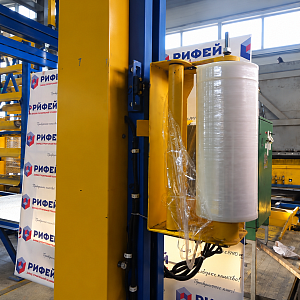

- Вертикальной стойки с подвижной кареткой для стрейч-плёнки

- Пульта управления

- Датчиков положения рабочих органов

Модуль обмотки паллет работает в полуавтоматическом режиме. Для обслуживания оборудования требуется один оператор, который выполняет закрепление и отрезку стрейч-плёнки, а также запускает процесс обмотки.

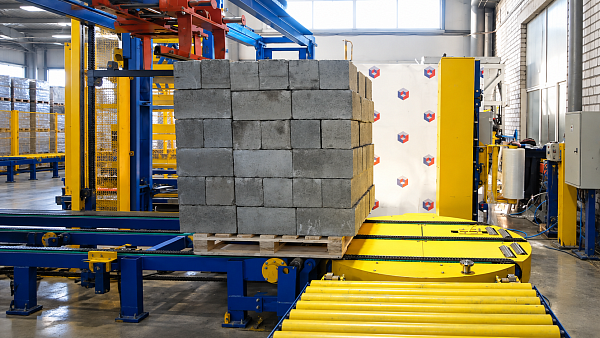

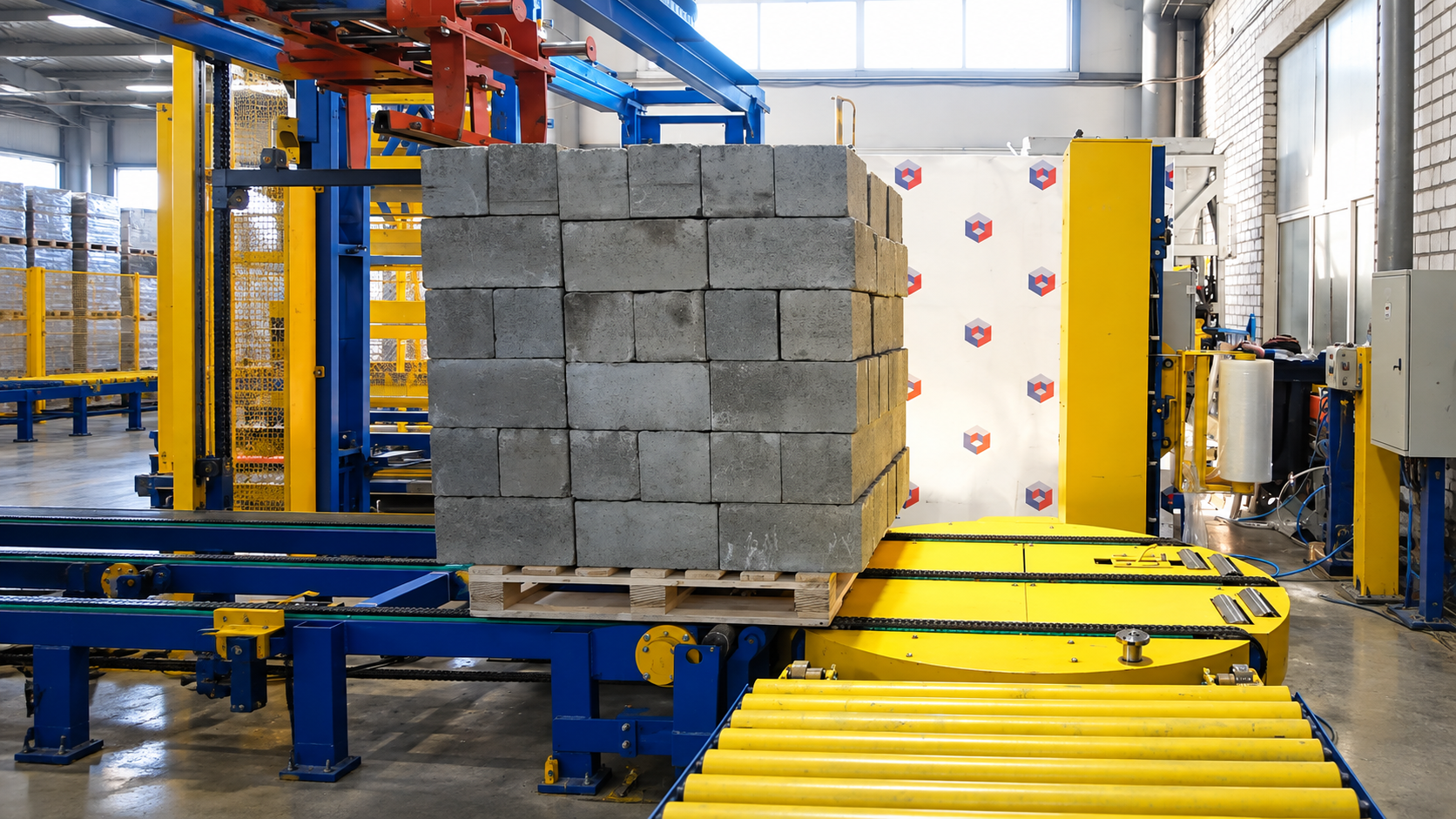

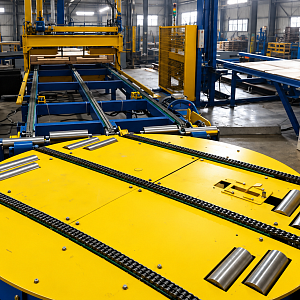

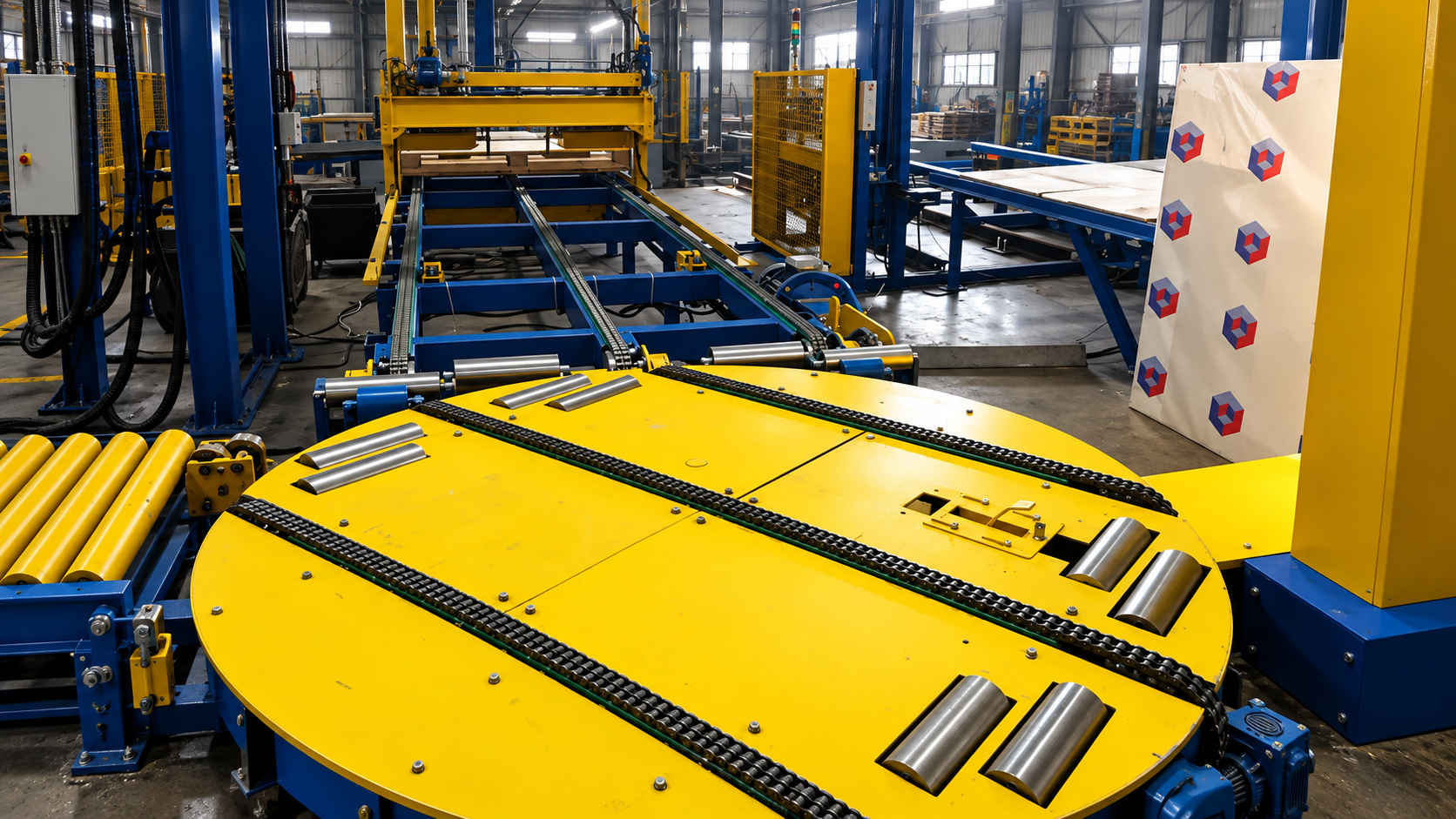

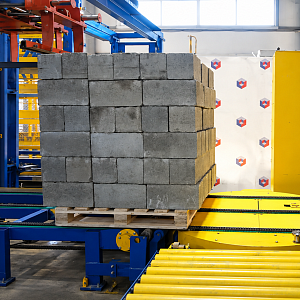

После завершения цикла пакетирования паллета с готовыми изделиями автоматически перемещается по цепному конвейеру на поворотный стол модуля обмотки. Остановка паллеты в зоне обмотки осуществляется с помощью датчика положения.

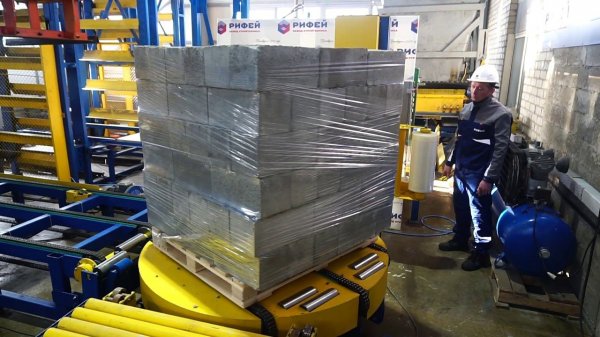

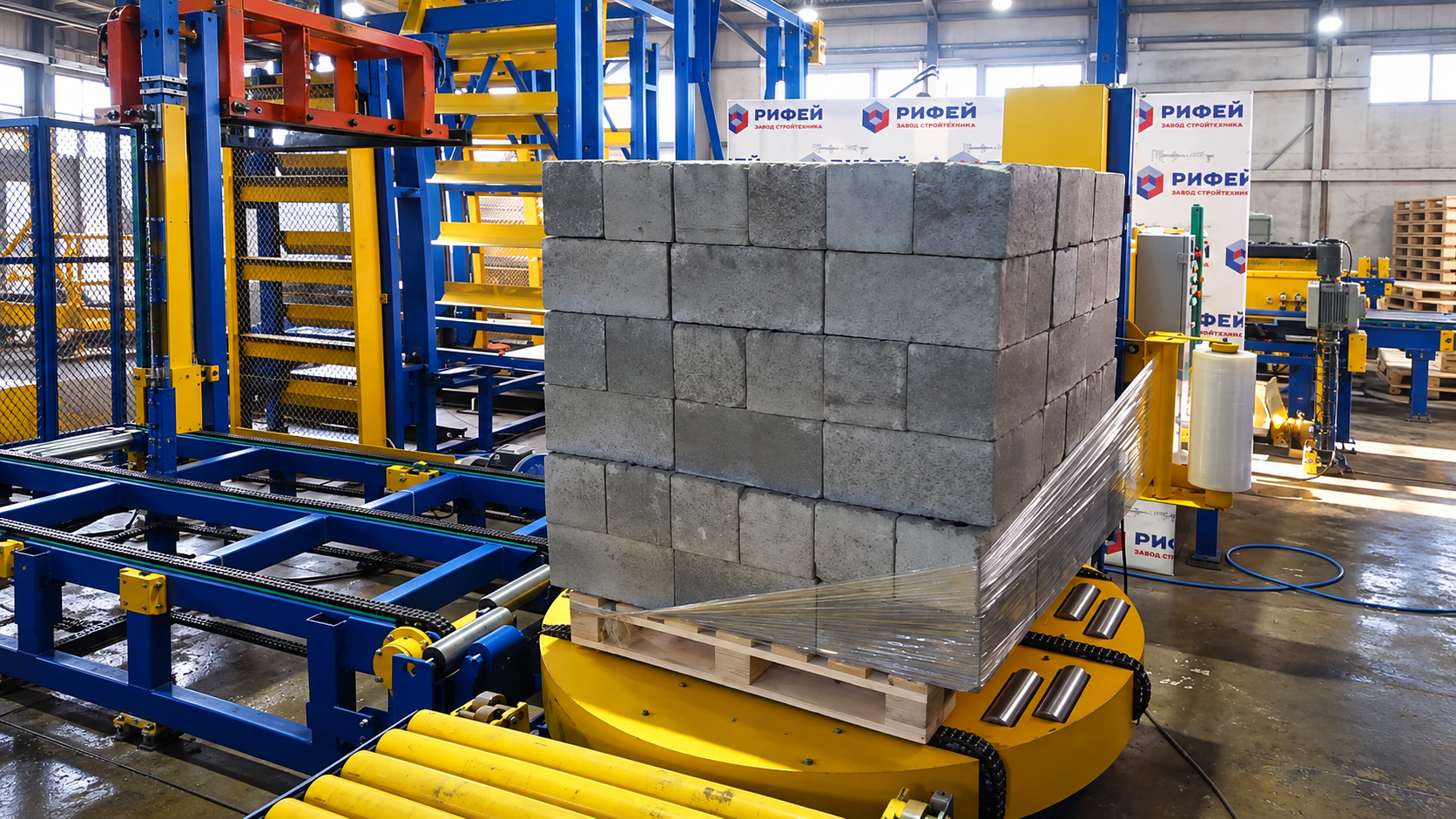

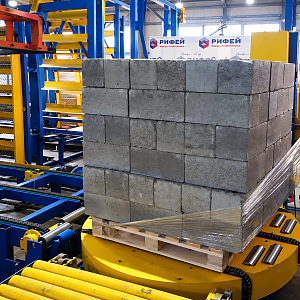

Оператор закрепляет стрейч-плёнку на паллете и запускает цикл обмотки. Поворотный стол начинает вращаться, а каретка с рулоном плёнки перемещается по вертикальной стойке, обеспечивая обмотку готовой продукции по высоте.

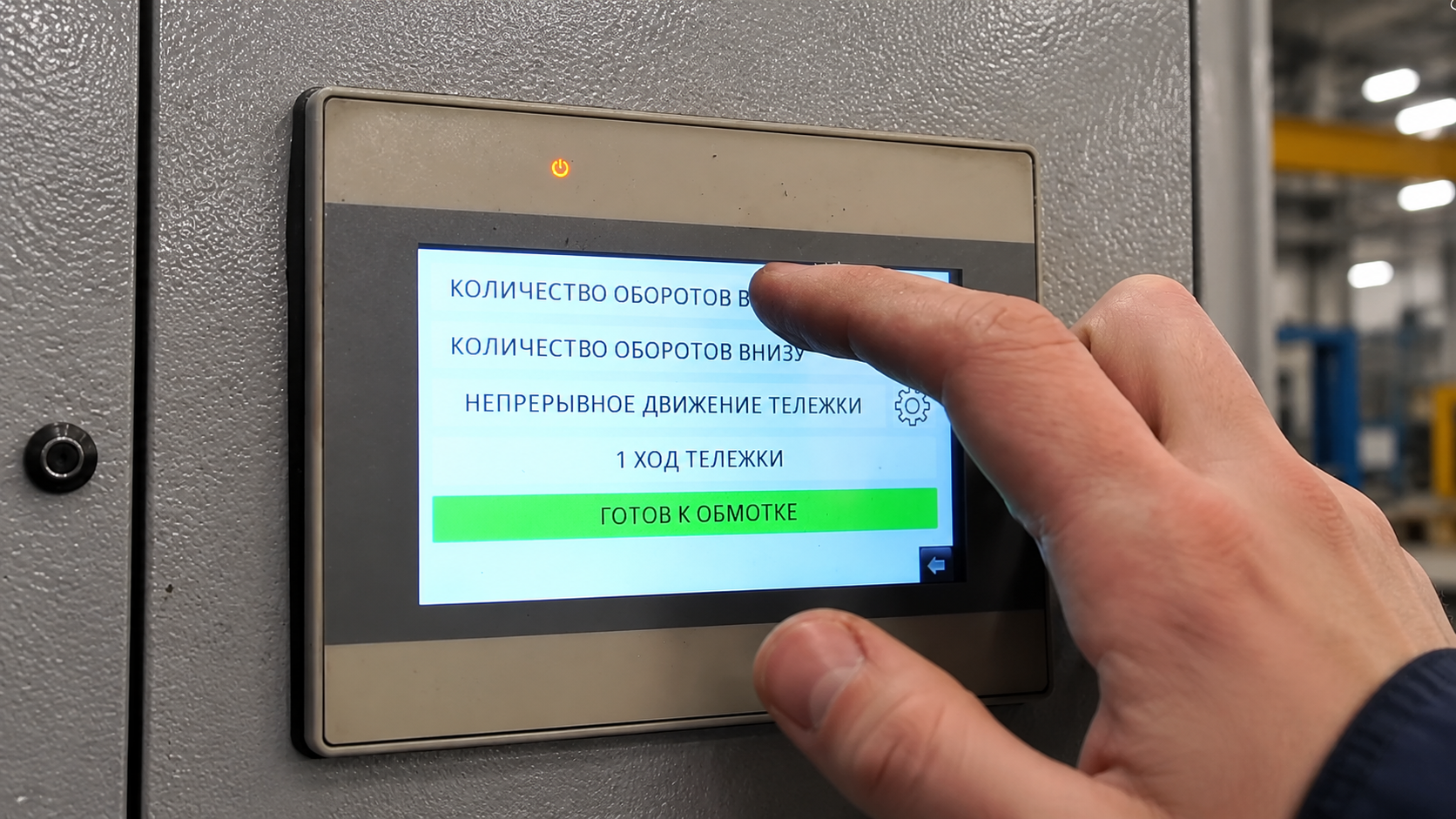

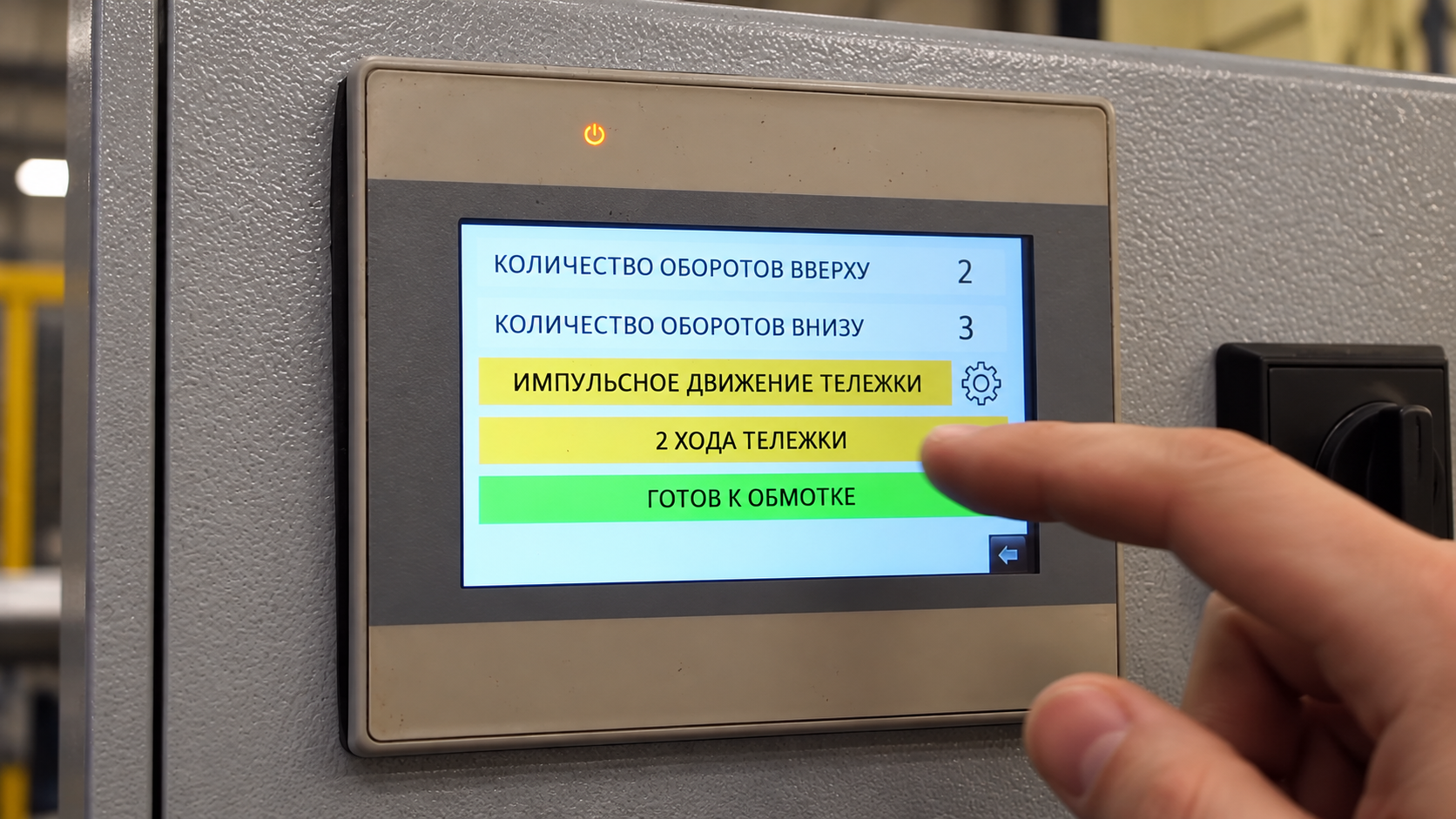

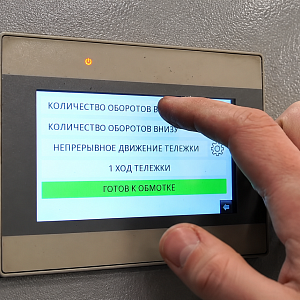

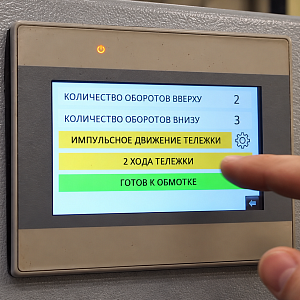

Система управления позволяет задавать следующие параметры обмотки:

- Количество оборотов нижнего слоя

- Количество оборотов верхнего слоя

- Режим перемещения каретки — непрерывный или с шагом

- Количество ходов каретки — один ход вверх или два хода вверх и вниз

Частота вращения поворотного стола регулируется в диапазоне от 0 до 8 об/мин.

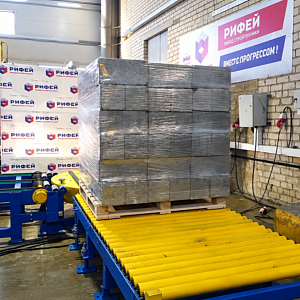

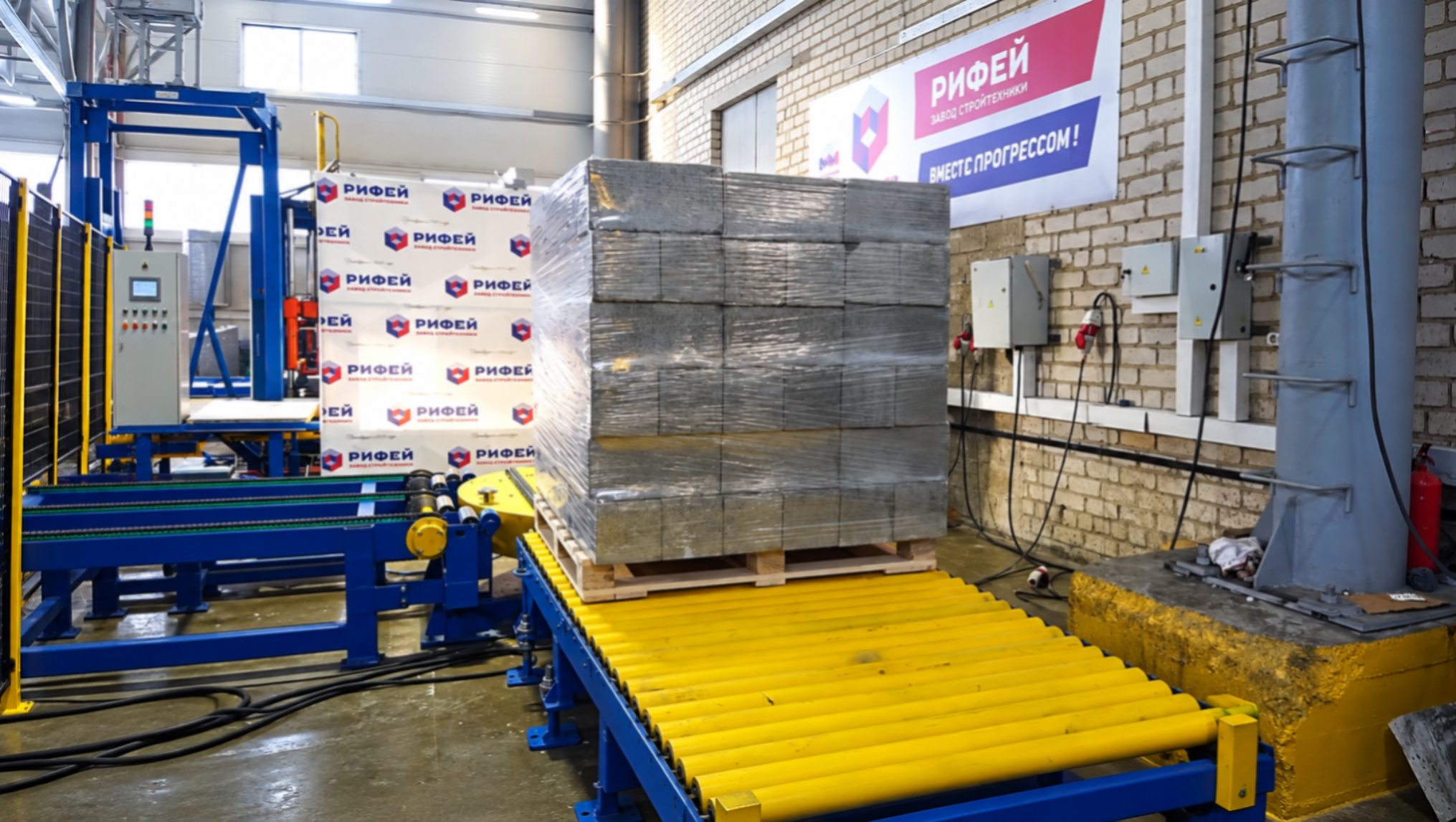

После завершения цикла обмотки поворотный стол останавливается в заданном положении. Оператор вручную отрезает стрейч-плёнку и включает привод цепного конвейера для перемещения упакованной паллеты на отводящий рольганг.

Особенности конструкции модуля обмотки паллет:

- Грузоподъёмность поворотного стола — до 3000 кг.

- Максимальная высота упаковываемого груза — 1200 мм.

- Диаметр поворотной платформы — 1700 мм.

- Возможность остановки поворотного стола в положении 0° или 90° в зависимости от расположения отводящего рольганга.

- Автоматическое позиционирование паллеты в зоне обмотки с помощью датчика.

- Возможность работы совместно с системами пакетирования «Рифей-Прогресс», «Рифей-Буран» и «Рифей-Буран-2».

- Управление процессом обмотки с операторской панели.

Применение модуля обмотки паллет позволяет обеспечить дополнительную фиксацию готовых изделий на транспортировочной паллете, сократить объём ручных операций при упаковке и подготовить сформированные пакеты продукции к дальнейшему транспортированию.
